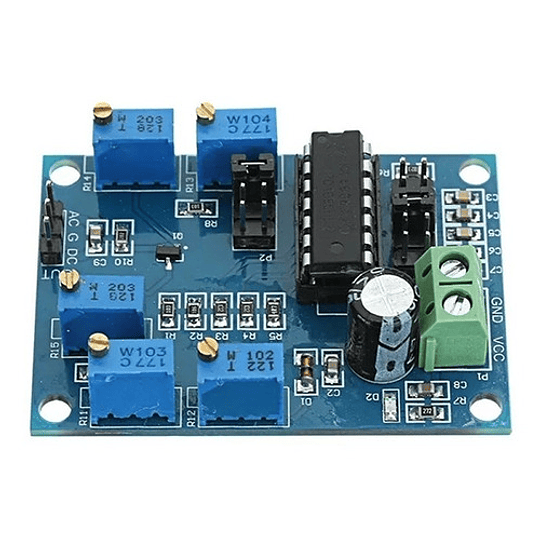

Generador De Funciones ICL8038 Baja Y Media Frecuencia 10Hz-450KHz

ICL8038 Fuente Generadora de Señales Baja / Media Frecuencia (Seno, Triangulo, Coseno)

La módulo LC ICL8038 está diseñado para rangos de frecuencia comunes. Es ajustable para ondas triangulares, baja distorsión, ondas cuadradas y sinusoidales de 10Hz a 450KHz. La onda Seno se puede utilizar para señales de prueba, señales de excitación, señales de frecuencia de portadora, etc .; La onda Cuadrada se puede utilizar para cambiar señales, señales de activación, etc .; La onda triangular se utiliza principalmente para escanear señales.

Características :

Voltaje de trabajo: 12V ~ 15V

Salida: Onda triangular, onda Cuadrado y onda sinusoidal.

Rango de Frecuencia : 10HZ ~ 450kHz

Onda sinusoidal de Bajo distorsión: 1%

Deber rango de un ciclo: 2% a 98%

Deriva de Bajo temperatura: 50ppm / ??

Linealidad de salida de onda triangular: 0.1%

Temperatura de trabajo: 0 ~ 70 °C

Tamaño Tarjeta : 54 x 38 mm

Funciones:

VCC , GND : Voltaje de Operación

AC: con salida de polarización Corriente continua

G : Tierra

Corriente continua : salida de señal pura

R11: Ajuste de Frecuencia

R12: Ajuste del ciclo de trabajo de onda Cuadrado

R13: Ajuste lineal de onda Seno

R14: Ajuste de amplitud

R15: Ajuste lineal de onda Cuadrado

Jumper P2: seleccione diferentes formas de onda ( ondas triangulares, cuadradas o sinusoidales)

Jumper P3: seleccione diferentes rangos de frecuencia

10Hz-450Hz

90Hz-1.5KHz

940Hz-15KHz

6KHz-120KHz

20KHz-450KHz

¿Qué se Entrega?
1 x ICL8038 Fuente Generadora de Señales Baja / Media Frecuencia (Seno, Triangulo, Coseno)
