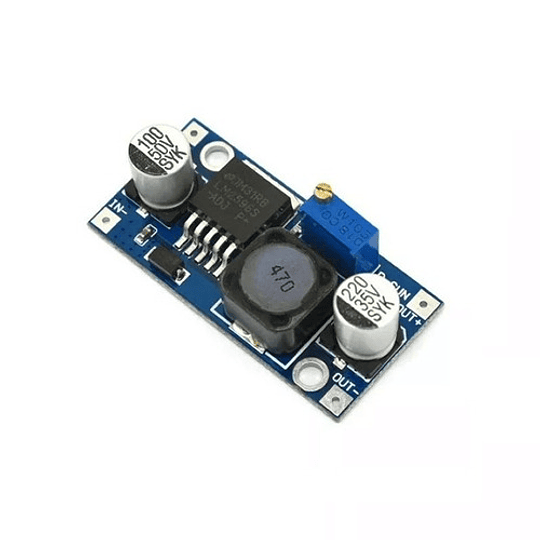

Convertidor DC-DC Step Down LM2596, Ajustable

Este Convertidor DC-DC Step Down está basado en LM2596. Este chip es capaz de entregar una corriente de salida de hasta 3A, maneja una carga con excelente regulación y bajo ripple.

El voltaje de salida es ajustable mediante una resistencia variable (potenciometro multi vueltas), el convertidor reduce el mínimo el uso de componentes, logrando una fuente de poder variable de pequeño tamaño, para multiples usos.

El Circuito LM2596 es una fuente de alimentación conmutada integrada, logrando así una excelente eficiencia, en comparación con los viejos reguladores lineales de tres terminales (ejemplo LM317).

Características:

Voltaje de entrada: 4.5V-40Vdc

Voltaje de salida (ajustable): 1.25V-35Vdc

Corriente de entrada: 5A, Máx

Corriente de salida: 3A, Máx

Potencia de salida: 25W

Diferencia de Voltaje IN-Out : 2V (mínimo)

Corriente sin carga: 15mA

Eficiencia: >90%

Ripple de salida: 0.07mV

Dirección de ajuste del potenciómetro:

Horario (aumento)

Anti-Horario (disminución)

Frecuencia de conmutación: 150KHz

Regulación de carga: ± 0.5%

Tasa de regulación de voltaje: ± 0.5%

Salida Protección de cortocircuito: Sí­

Temperatura de Trabajo: -40°C~85°C

Dimensiones : 43x20x14mm

Peso: 20g

¿Qué se Entrega?
1 x Convertidor DC-DC Step Down LM2596, Ajustable
