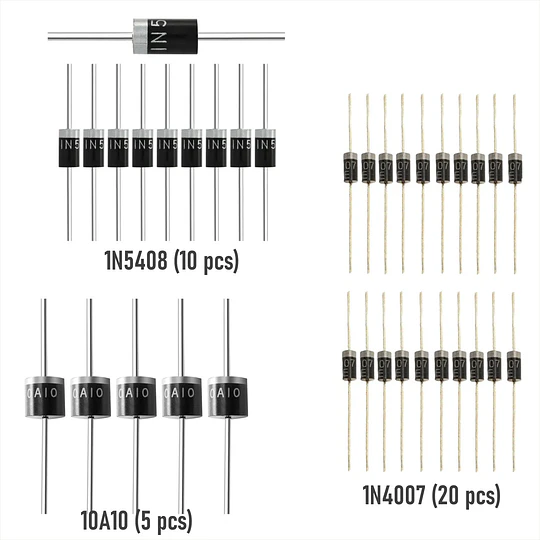

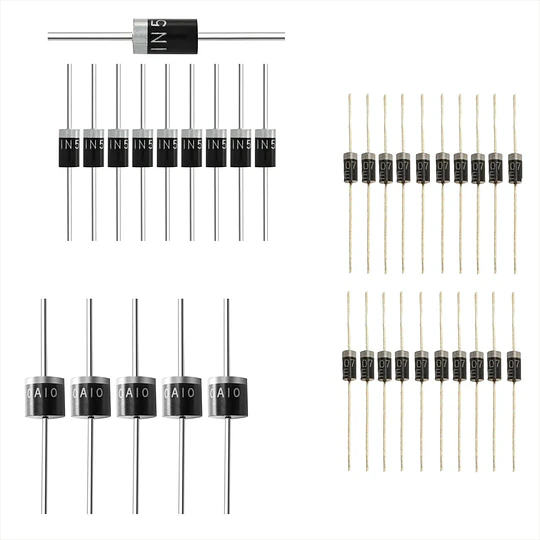

Pack 35 Diodos Rectificadores Populares 1N4007, 1N5408, 10A10

20 Diodo Rectificador 1N4007, 3A, 1000V, VF=0.7V,
10 Diodo Rectificador 1N5408, 3A, 1000V, VF=1V,
05 Diodo Rectificador 10A10, 10A, 1000V, VF=1V,

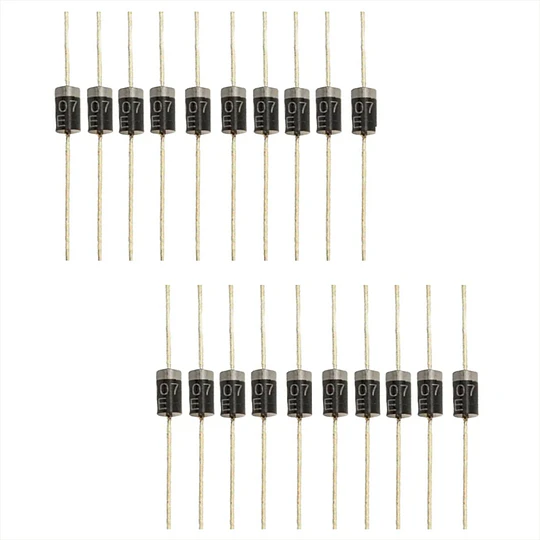

1N4007 es uno de los diodos de una serie muy utilizados en muchos dispositivos electrónicos. Se utiliza principalmente para convertir la voltaje alterno en continuo cuando la corriente no supera los 1A.

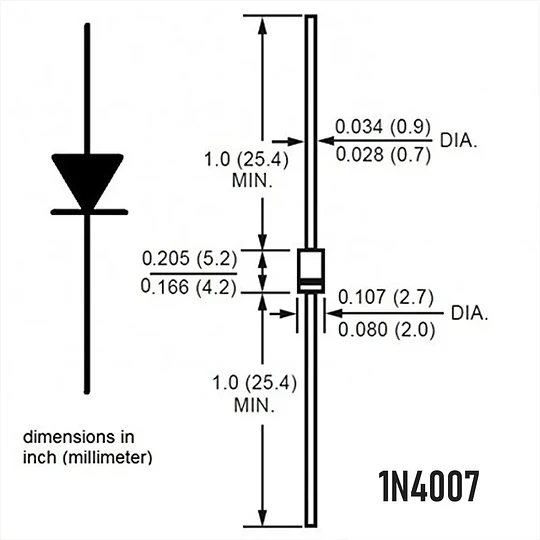

Características Técnicas Principales 1N4007
Encapsulado : DO-41
Voltaje Inverso Máximo: 1KV (VRRM) max
Voltaje Máximo : 500 V (Vef), en Circuito Rectificador Media Onda
Caída de Voltaje : 0.7V a 0.3A / 1,1 V (VF)max
Corriente Directa: 1 A (If)
Corriente Máxima (peak): 30 A (Ifsm)max
Temperatura De Operación: - 60 ºC a +125 ºC
-------------------------------------

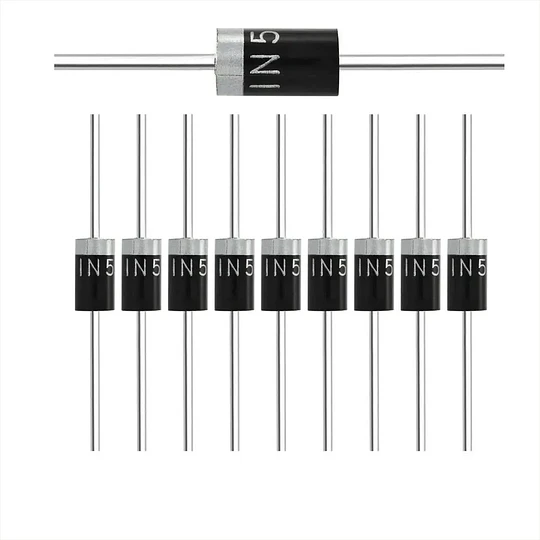

El diodo rectificador 1N5408 es un componente electrónico de silicio diseñado para permitir el flujo de corriente en una sola dirección, soportando una corriente directa máxima de 3 A y un voltaje inverso de hasta 1000V.

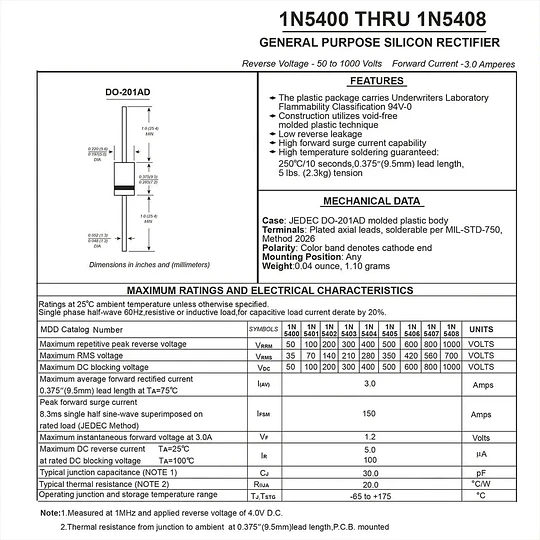

Características Técnicas Principales 1N5408 :
Encapsulado : DO-201AD
Voltaje Inverso Máximo: 1KV (VRRM) max
Voltaje Máximo : 500 V (Vef), en circuito rectificador de media onda, con filtro.
Rango de Temperatura: - 60 ºC a +125 ºC
Caída de Voltaje : 0.7V a 0.3A / 1,1 V (VF)max
Corriente Directa: 3 A (If)
Corriente Máxima (peak): 200 A (durante un semi ciclo de 10 ms)
Temperatura de Operación: -55 °C a +150 °C
-------------------------------------

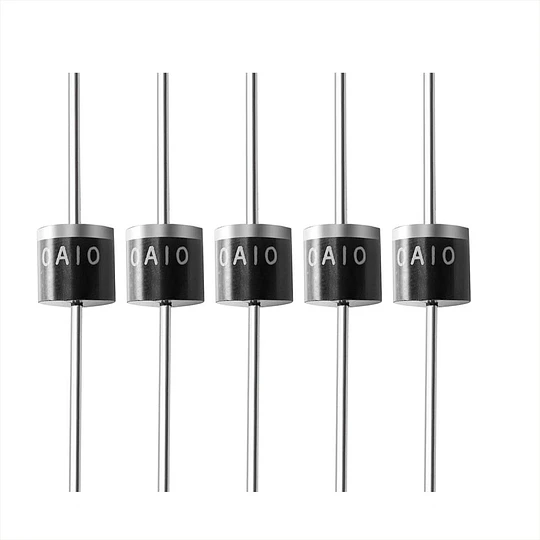

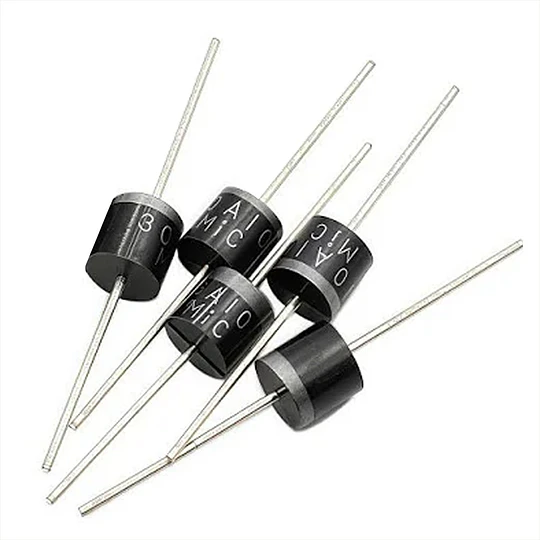

El diodo rectificador 10A10 es uno de los dispositivos más utilizados en proyectos de electrónica, es muy utilizado en fuentes de voltaje para evitar una alimentación de voltaje negativa la cual puede ocasionar que un circuito se queme por polaridad inversa. Soporta una corriente de 10A de forma continua con un voltaje de hasta 700V. También puede soportar peak de voltaje inverso de 1000V y corrientes de sobre tensión de 450A.
Características Técnicas Principales 10A10
Encapsulado : R6
Voltaje Inverso (Vr): 700V.
Voltaje Inverso peak (Vrm): 1000V.
Corriente Directa Máx. (Io): 10A.
Caída Voltaje Directo (Vf): 0,95V a 10A.
Corriente de Sobre Voltaje Máx: 450A. (Durante 16ms)
Temperatura de Operación : -55 ºC a +150 ºC.
